RESISTENZE PIANE in MICA
CARATTERISTICHE GENERALI:

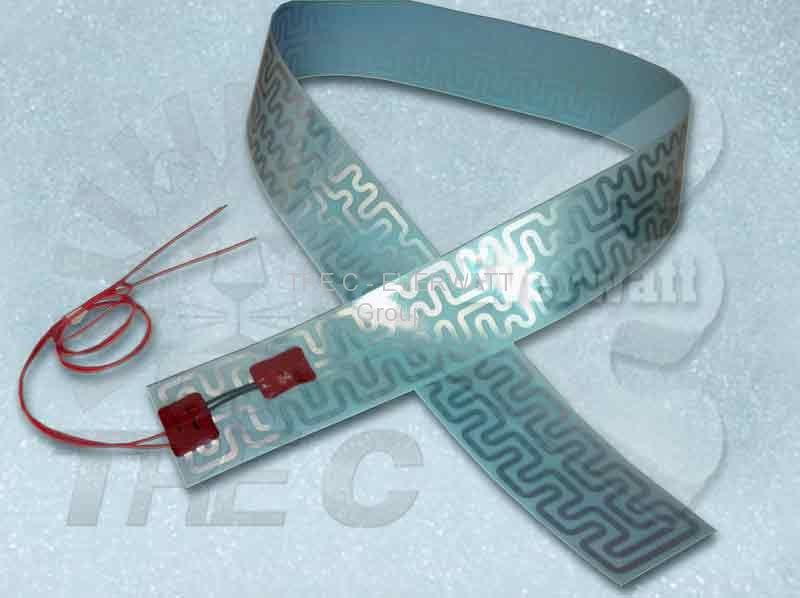

Le resistenze piane in Mica, per via dei loro molteplici usi, sono riscaldatori elettrici costituiti da una lamina sottile in Mica che isola perfettamente il circuito interno di lamina / filo resistivo Nickel-Cromo (Ni-Cr) dalla superficie interna del diametro della struttura-corazza metallica di acciaio/acciaio inossidabile che protegge efficacemente il riscaldatore da urti accidentali.
Per questo motivo, questa tipologia di resistenze in mica ben si adatta a svariate applicazioni che richiedono il riscaldamento a contatto, per temperature di esercizio standard non superiori a 280 °C.
In relazione alla loro applicazione ed alle temperature richieste, questi resistenze piane in mica riescono ad esprimere al meglio le loro potenzialità.
La qualità delle materie prime utilizzate, oltre all’esperienza e l’estrema cura con la quale vengono assemblate, rendono questa tipologia di riscaldatori elettrici di sicura efficacia ed affidabilità.
Realizzate in vari dimensioni, queste resistenze aderiscono perfettamente con la superficie piana da riscaldare, posizionandosi a diretto contatto con la stessa, il che garantisce una sorta di riscaldamento radiante sul corpo da riscaldare, grazie ad un efficiente scambio termico e ad un’elevata densità superficiale (W/cm2), sia tramite conduzione che per convezione, nel riscaldamento di liquidi, aria, gas.
Vantaggi:
Le modalità di applicazione di una resistenza elettrica piana in mica sono in funzione del tipo di supporto che dovrà ospitare e della temperatura che questa dovrà sopportare.
Tra le principali applicazioni tipiche delle resistenze elettriche piane in Mica, ricordiamo:
Applicazioni tipiche di questa tipologia di riscaldatori sono:
Caratteristiche tecniche:
PRODOTTO DI QUALITA’ CERTIFICATA
L’intero ciclo produttivo delle resistenze piane in Mica è sottoposto ai più rigidi controlli dimensionali ed a prove elettriche in accordo alle normative del nostro Sistema di Qualità Aziendale certificato ISO 9001:2015 ed in piena rispondenza ai requisiti delle norme vigenti CEI/EN.
Le varie temperature di esercizio richiedono differenti combinazioni tra tipo di corazza esterna ed isolamento interno, di cui è possibile scegliere tra quelle, di seguito, elencate:
| Temperatura esercizio | Corazza esterna | Isolamento interno | Finitura contatti elettrici |
| 100° C | Ferro anodizzato | Micanite | Cavi/Perni/Morsetti |
| 200° C | Ferro anodizzato | Micanite | Cavi/Perni/Morsetti |
| 300° C | Ferro anodizzato | Micanite | Cavi/Perni/Morsetti |
| 400° C | AISI 304 | Ceramica/Micanite | Perni/Morsetti |
| 500° C | AISI 321 | Ceramica | Perni/Morsetti |
| 600° C | AISI 321 | MGO/Ceramica | Perni/Morsetti |
| 700° C | AISI 321 | MgO | Perni/Morsetti |
Le combinazioni sopra indicate sono quelle comunemente usate nelle diverse applicazioni, alle temperature specifiche per ciascuna tipologia.
Un uso improprio del riscaldatore rispetto alla progettazione iniziale esonera il costruttore da qualsiasi responsabilità.
DATI UTILI x PROGETTAZIONE
La realizzazione di una resistenza elettrica piana in ceramica richiede la conoscenza di alcuni dati tecnici essenziali per la sua progettazione:
TIPOLOGIA DI ESECUZIONE (Contatti elettrici)
Resistenze Standard a Catalogo
Le resistenze piane in mica possono essere realizzate sia su specifica del cliente oppure sono disponibili in versioni standard, delle quali disponiamo di differenti modelli a magazzino per pronta consegna, suddivisi per potenza / tensione, dimensione e tipologia di finitura.

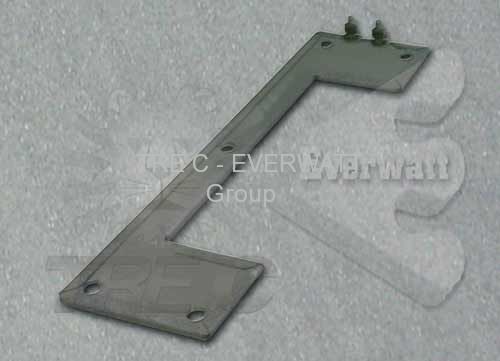

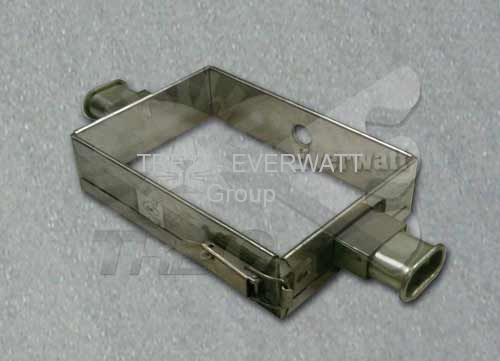

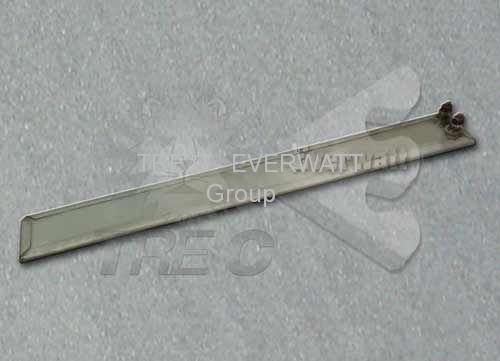

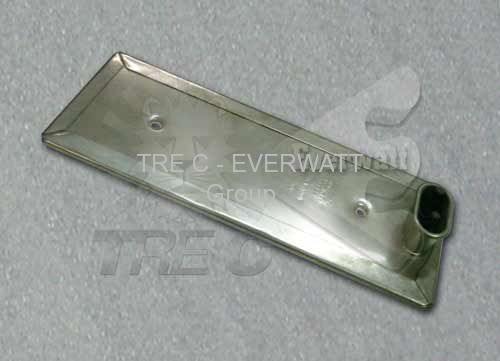

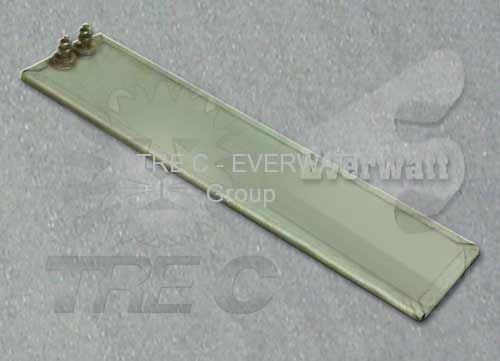

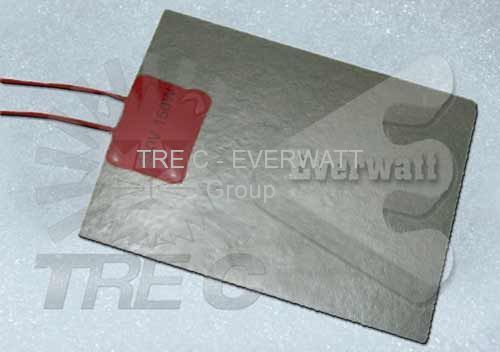

ALCUNI ESEMPI:
